性能优异的 ProCheck

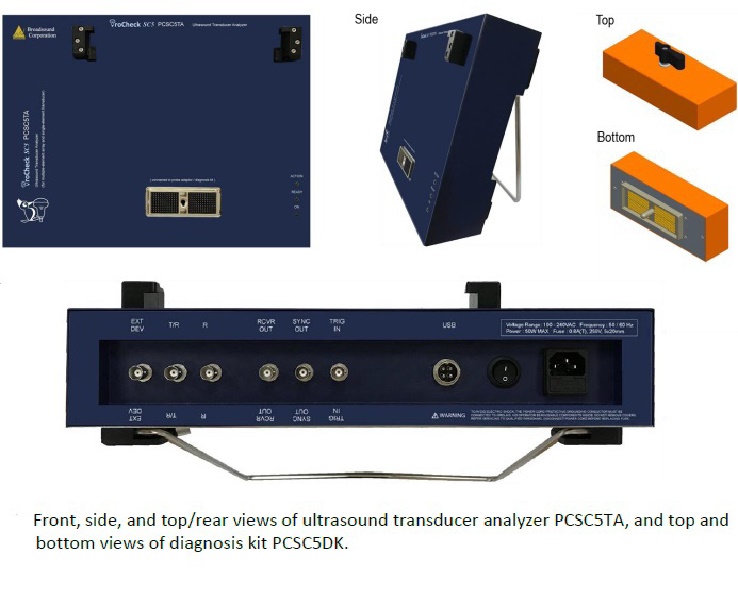

ProCheck SC5 性能介绍：

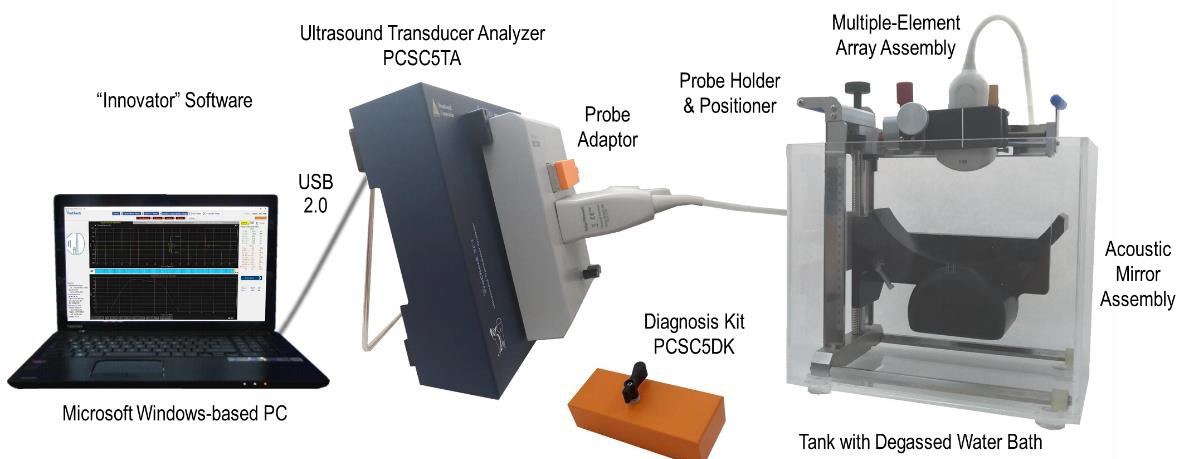

ProCheck SC5是一个性能优异的探头测试系统。适用于研发、生产、科学研究、医院和医疗器械检验局的探头验收测试。

该设备性能列表如下，

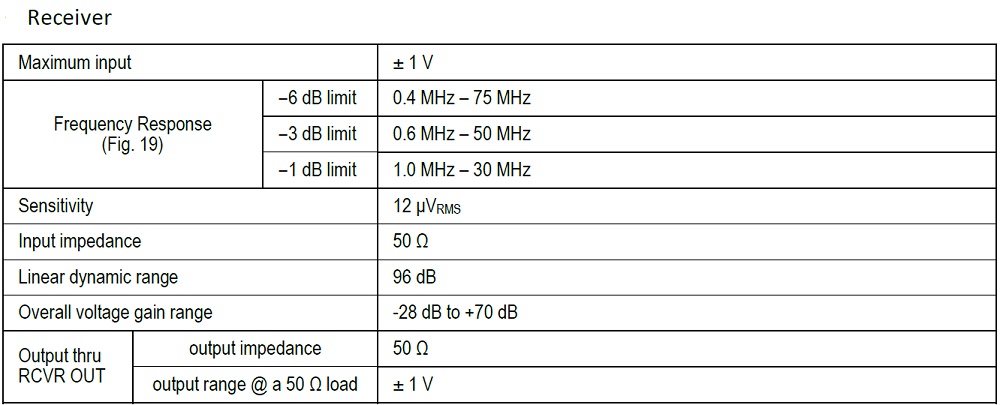

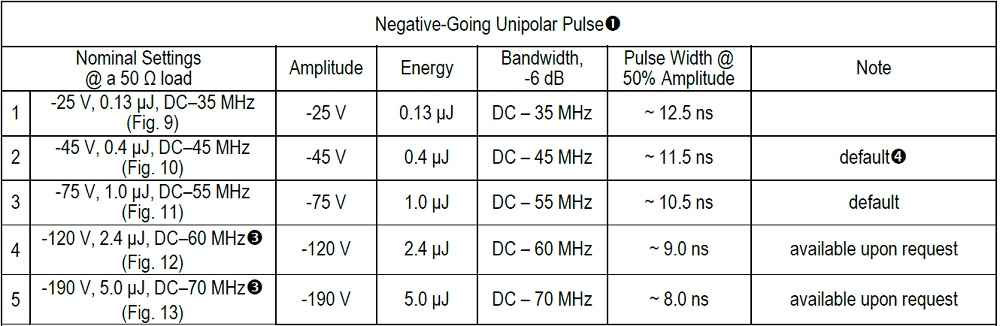

1. 高发射带宽（根据不同发射电压，带宽上限在35M~70M之间），高接收带宽。

2. 丰富的功能，包含双程回波灵敏度测试、电容测试、声轴曲线测试、固有特性测试、串扰测试、B(t)最优驱动信号生成等。

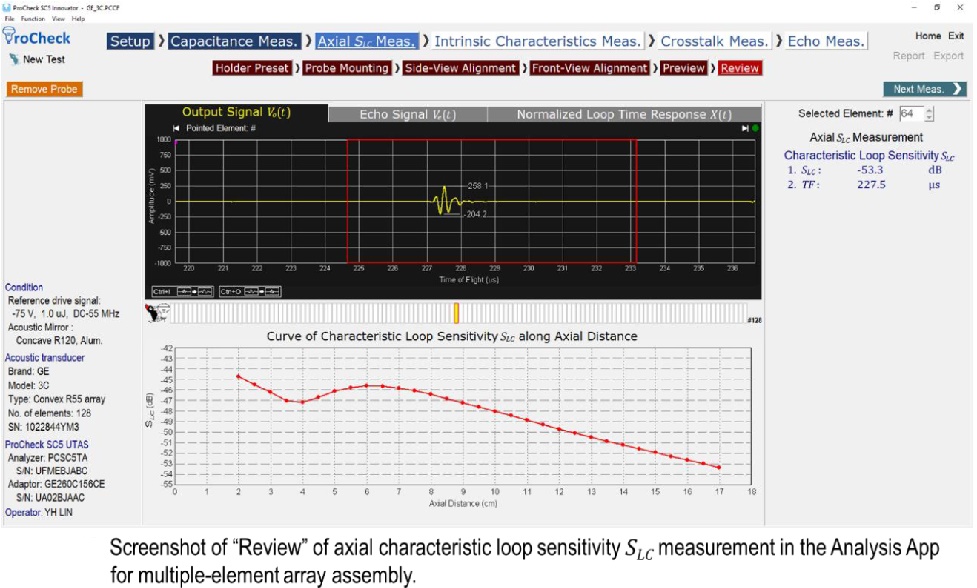

声轴曲线反应透镜聚焦情况，有助于分析远场声场。

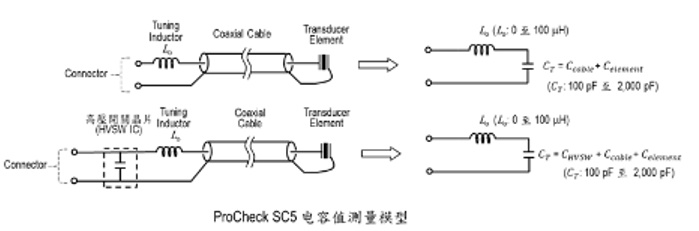

另外，该设备可以测量带高压开关阵元的电容。

1) 无高压开关晶片(HVSW IC)：测量到的电容值 CT，包含同轴缆线电容值Ccable，及阵元电容值Celement，亦即，CT=Ccable+Celement；

2) 有高压开关晶片(HVSW IC)：测量到的电容值CT，包含高压开关电关容值CHVSW，同轴缆线电容值Ccable，及阵元电容值Celement，亦即，CT=CHVSW+Ccable+Celement。

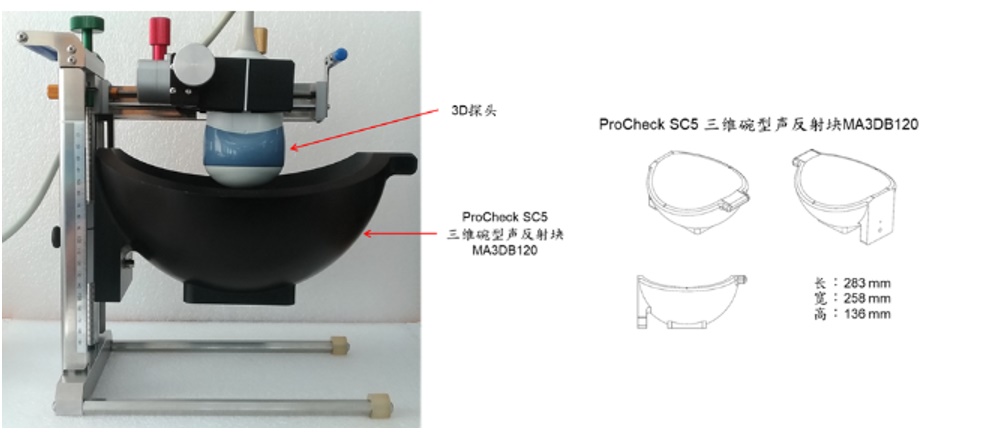

3. 对腔类探头和3D探头，新型碗状反射块大大节约了调节时间。

4. 对各种含高压开关/低压开关的探头，研发工程师会专门设计适配器，测试时，逐个接通换能器阵元。

5. 能出适用于生产，研发等不同部门的报告。参数多少可以选择。

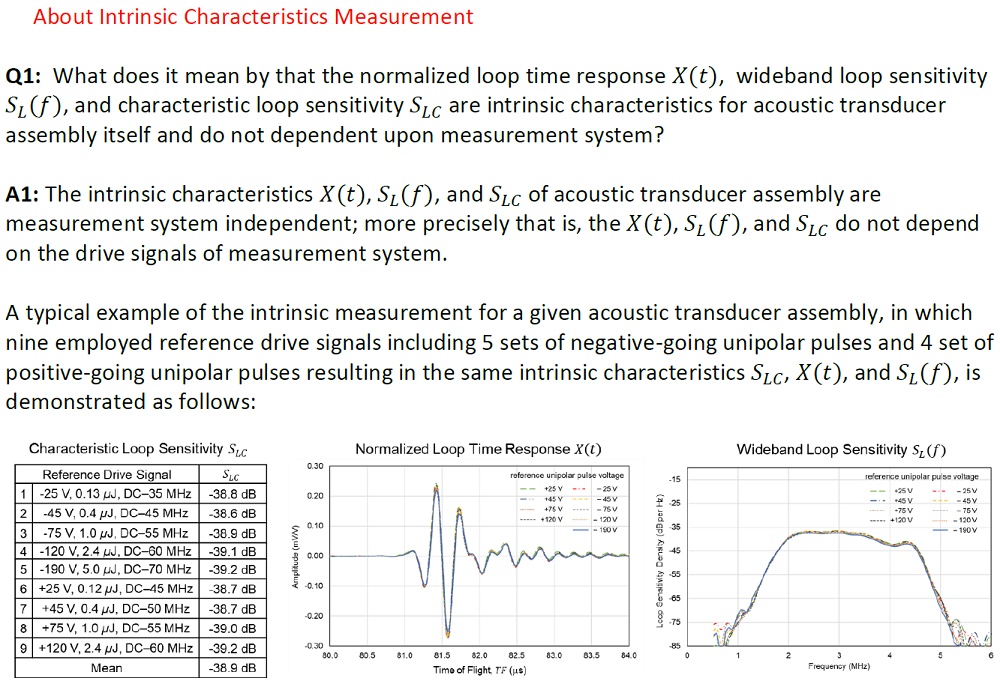

6. 应该指出的是，该创新的设备得到的灵敏度是探头的固有灵敏度，固有的含义即不因设备而改变，不因发射激励的变化而变化。

另外，设备得到的B(t)最佳激励信号可以做为科学研究使用，是超声发射参数设计的重要参考。

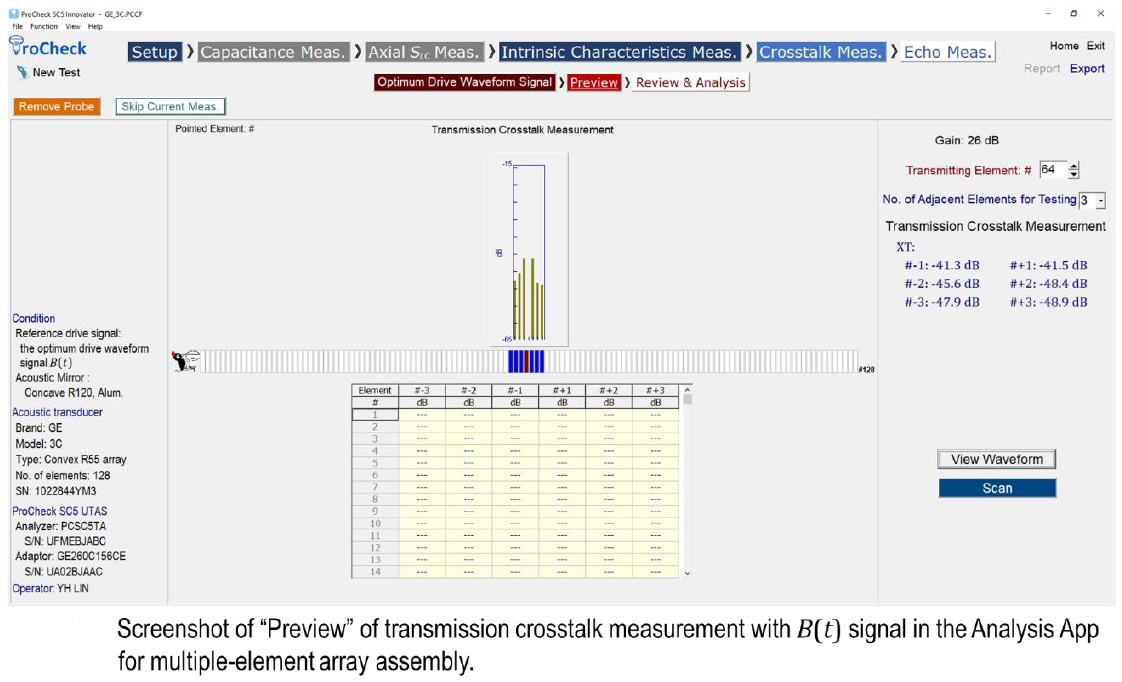

7. 运用最佳驱动信号B(t) 测试相邻阵元的串扰。

根据需要，我们可进行视频会议演示，向客户解释产品的功能。

请参考以下 pdf 文档资料：

以下是中文版本的说明书：

以下是软件安装包和测试报告示例，安装软件后即可读取其中的测试报告文档。

以下是新版本产品列表：
